線束加工知識基本介紹-Part2
  • 作者: 深華
  • 來源: 纜仕特電子
  • 日期 : 2024-04-08
一、線束簡介
二、線束的基本構成
三、電線的識別

(前面三節見線束加工知識基本介紹-Part1
四、端子的基本結構
五、插件的基本結構
補充:線束外觀認識



四、端子的基本結構

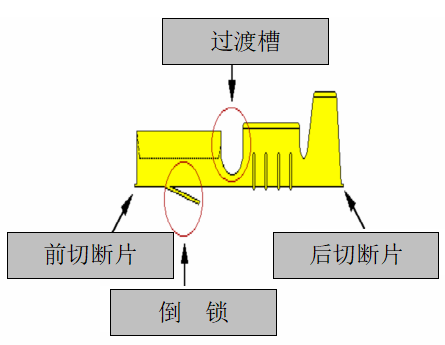

4.1 如下圖所示是端子的基本結構
端子結構端子結構2
4.1端子結構及功能簡介。
前起腳 —接觸導通作用;
后起腳 —防止絕緣皮脫落;防止電線在受到震動時,端子被拽拉扭折,發生導體切斷。
增壓槽 —增強抗拉力;破壞導體的氧化層,增強導通性。
過渡槽 —前起腳壓著時,形成壓著高度的作用。
倒   鎖 —保持端子與插件的牢固性;防止配合件的對插脫落。
切斷片 —端子確認時,切斷片保留0.3~0.5mm,便于確認端子是否損傷。
插合部 —插合端子的接觸部位。

4.2 端子壓著好以后,必須經過檢驗。      檢驗方法有兩種:

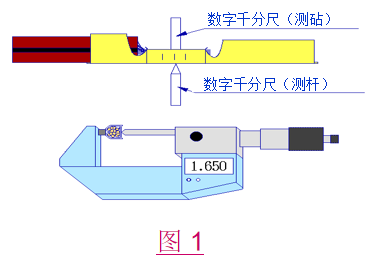

 1.用數字千分尺進行壓著高度測量(如圖 1)
壓著高度測量
  2.用抗拉力測試儀進行抗拉力測試(如圖 2)
抗拉力測試
數字千分尺測定方法及注意事項:
1.端子放在測砧和測桿中央測定。
2.數字千分尺在25mm范圍內使用。
3.使用數字千分尺不可用力過大。
◆壓著高度范圍◆
在移動傳票規定的壓著高度范圍內作業。
( 5EA / LOT :初品檢查) =>每批產品檢查完5個初品后,還必須進行全部檢查。

抗拉力測試方法
=>將電線上壓著好的端子選擇合適的孔位,一端固定在輪盤上,
另一端固定 在壓輪上后,從壓著部開始以20 - 200 mm/min的速度慢慢拉緊,
直到端子從電線上脫落為止,以顯示屏所顯示的數值來測定。

五、插件的基本結構
5.1 插件的鎖定結構

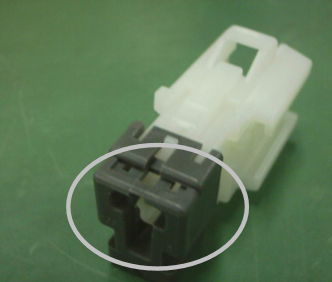

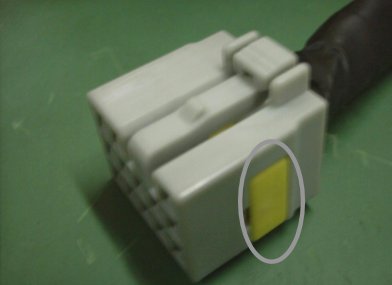

插件的鎖定結構主要是為了使端子和插件結合的更牢固。 插件鎖定片  的形式有很多種。我們多用的有分離式(如 圖 1)懸掛式(如圖 2)。
分離式插件懸掛式插件
                              圖1                                                                        圖2
5.2 插件的分類

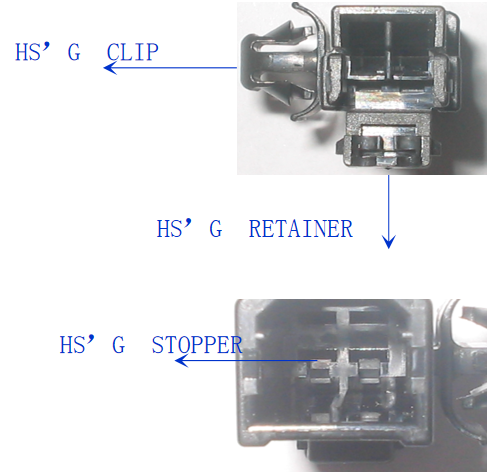

公插件、母插件 插件結構圖
HSG

補充:線束外觀認識
1、線束基本術語:
1、1 主線和支線
主    線: 有2個以上的支線合起來的部分,講的是  Connector,將Wire Harness的末端部分沒有合起來的部分。
支    線: 是Wire Harness的末端部位,最末端沒有整理的部分合起來,扎成多捆的電線。
分支點:線束中主線與主線或主線與支線中心線的交點
接   點:電線與電線的連接點(即:線扣)
插件和端子:線束的基本組成單元

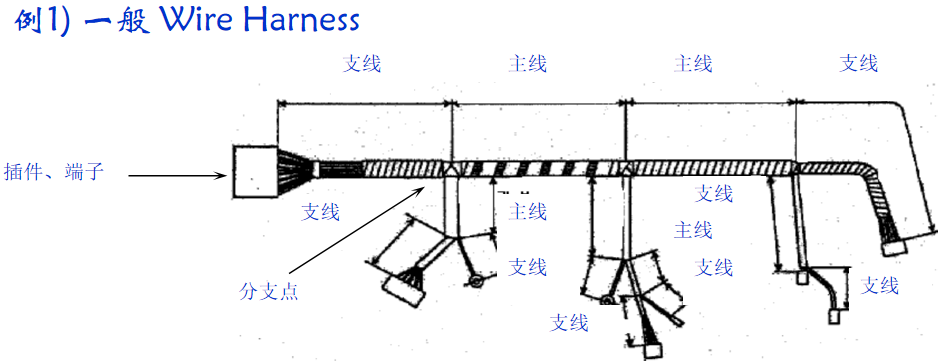

一般電線

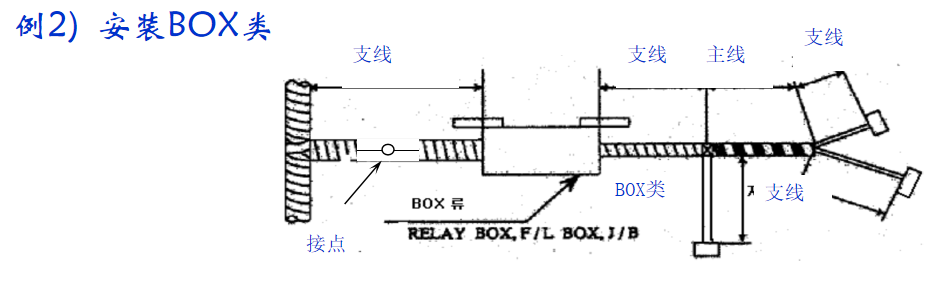

安裝BOX類
